I.C.T-SS430
I.C.T
| Menge: | |
|---|---|
| Offline selektive Wellenlötmaschine

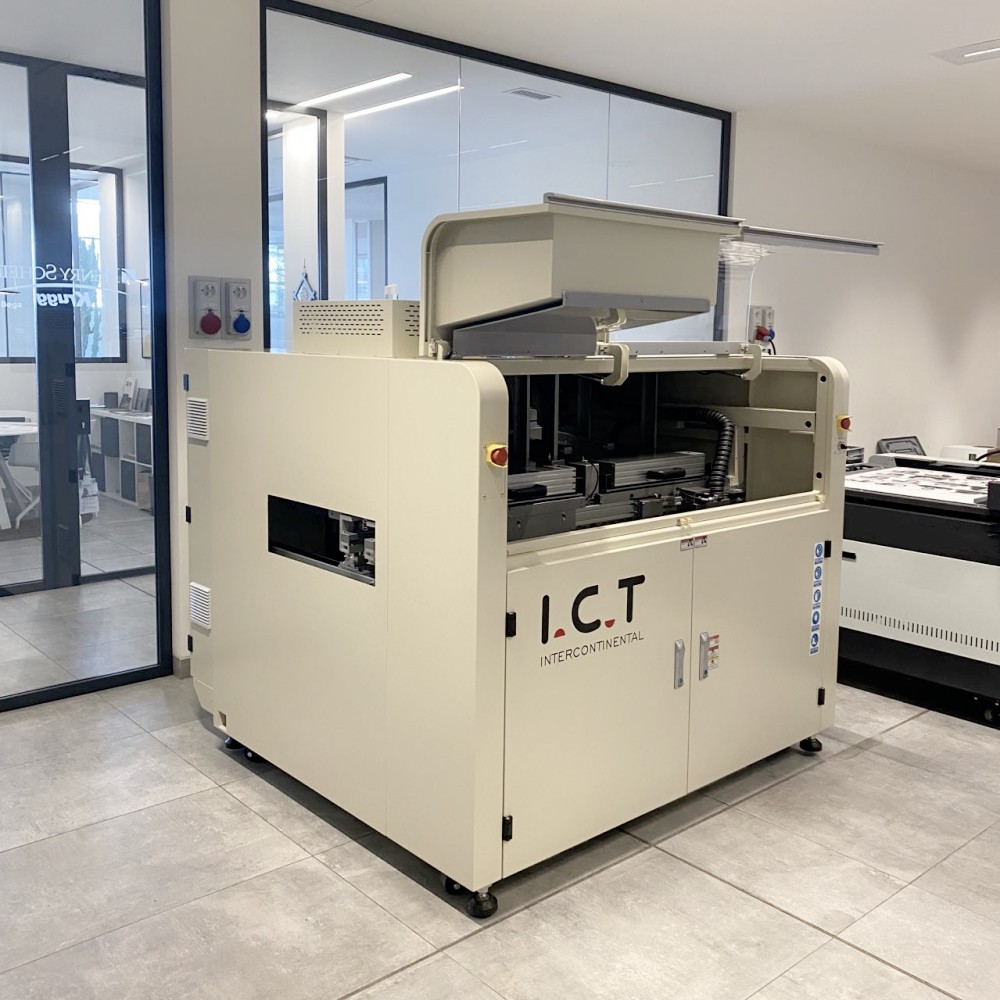

Die von I.C.T in China entwickelte Offline-Wellenlötmaschine SS550P1 ist eine erstklassige Lösung für das Durchkontaktlöten von PCBs. Ideal für DIP- und Hochzuverlässigkeitsanforderungen wie Automobilelektronik. Es hält die PCBs fest und bewegt gleichzeitig die Sprüh- und Lötplattform für Präzision.
Die vollständige PC-Steuerung ermöglicht das Speichern von Einstellungen wie Temperatur und Flussmittelart und sorgt so für wiederholbare Ergebnisse. Sein modularer Aufbau passt sich verschiedenen Layouts an, wobei die automatische Wellenkalibrierung und die CCD-Ausrichtung die Qualität steigern. Als PCB Selektivwellenlötmaschine ist sie perfekt für kleine bis mittlere Betriebe geeignet. Die 26-jährige Erfahrung von I.C.T untermauert das globale Vertrauen und die Leistung von I.C.T.
| Liste der DIP-Leitungsausrüstung

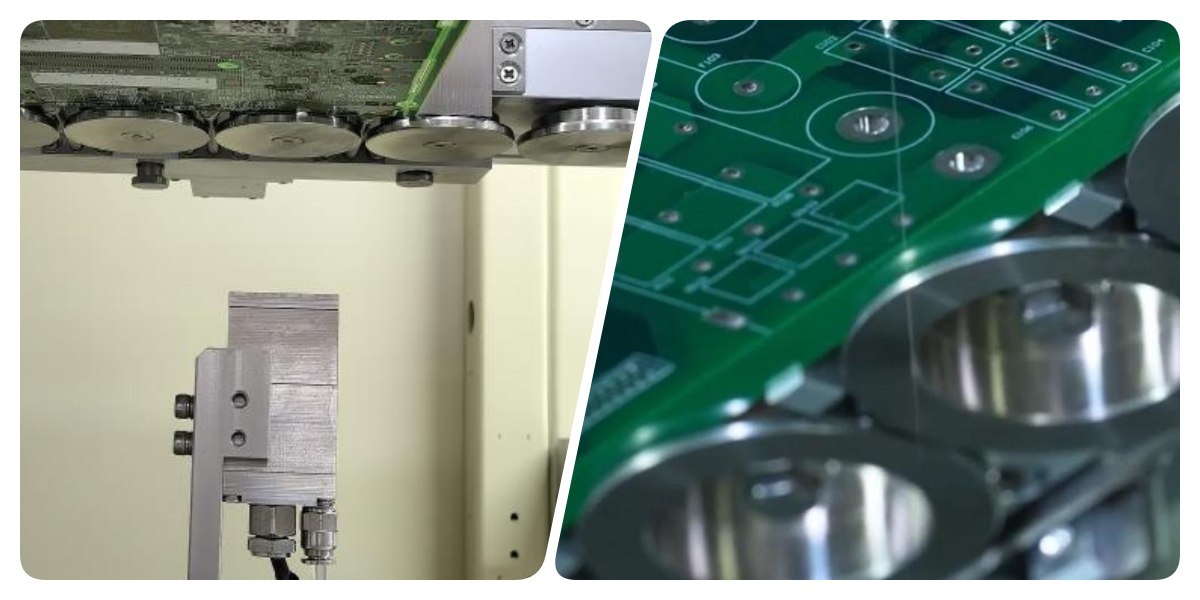

Die selektive Wellenlötmaschine von DIP verfügt über ein zuverlässiges Flussmittelsystem für eine präzise Anwendung. Es verwendet ein deutsches Hochfrequenz-Impulsventil, um winzige Flussmittelpunkte mit einem Feststoffgehalt von weniger als 10 % zu versprühen und so den Abfall zu minimieren. Eine Schale fängt Rückstände zur einfachen Reinigung auf und die Düse auf einer XY-Plattform erreicht eine Präzision von 0,02 mm. Drucktanks sorgen für einen gleichmäßigen Durchfluss, unterstützt durch japanische SMC-Komponenten. Sichtbare Lehren vereinfachen die Einstellung und machen es zu einer ersten Wahl für sauberes, gleichmäßiges Löten auf engstem Raum.

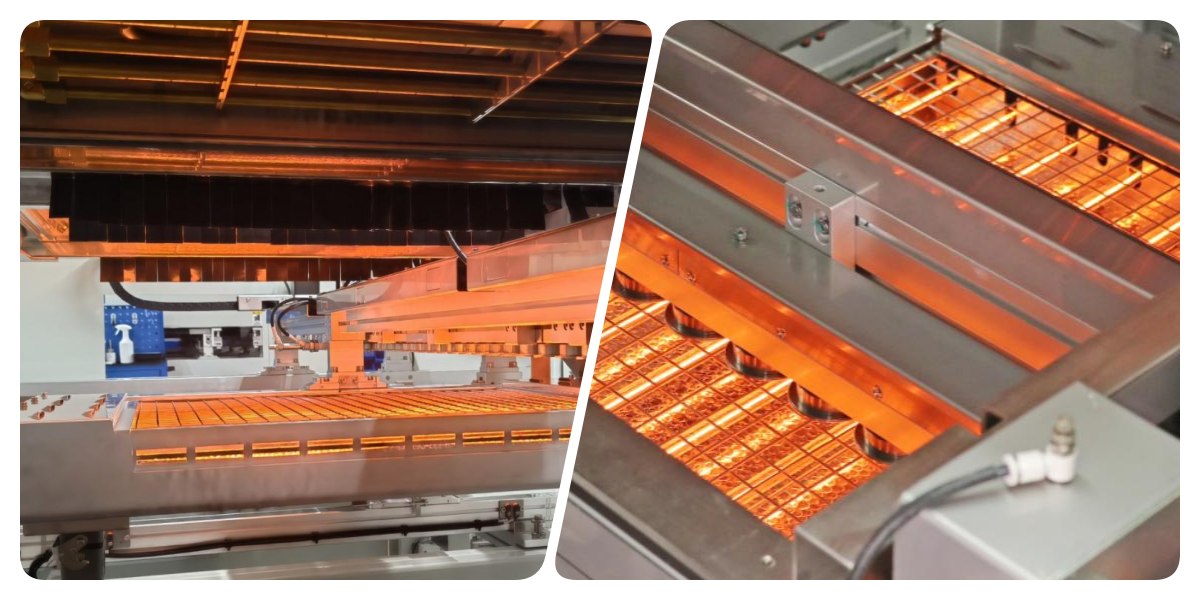

Das Vorheizsystem dieser Offline-Selektivwellenlötmaschine bereitet Leiterplatten effektiv vor. Es bietet eine einstellbare IR-Heizung an der Unterseite und Heißluft an der Oberseite, deckt einen großen Bereich ab und erreicht in etwa 15 Minuten 150 °C. Hochtemperatur-Baumwolle sorgt für stabile Wärme und hochwertige Markenteile für Langlebigkeit. Das werkzeuglose Plug-in-Design verkürzt die Wartungszeit. Dieser Aufbau sorgt für starke Schweißnähte und reduziert Fehler, ideal für die Produktion in kleinem Maßstab.

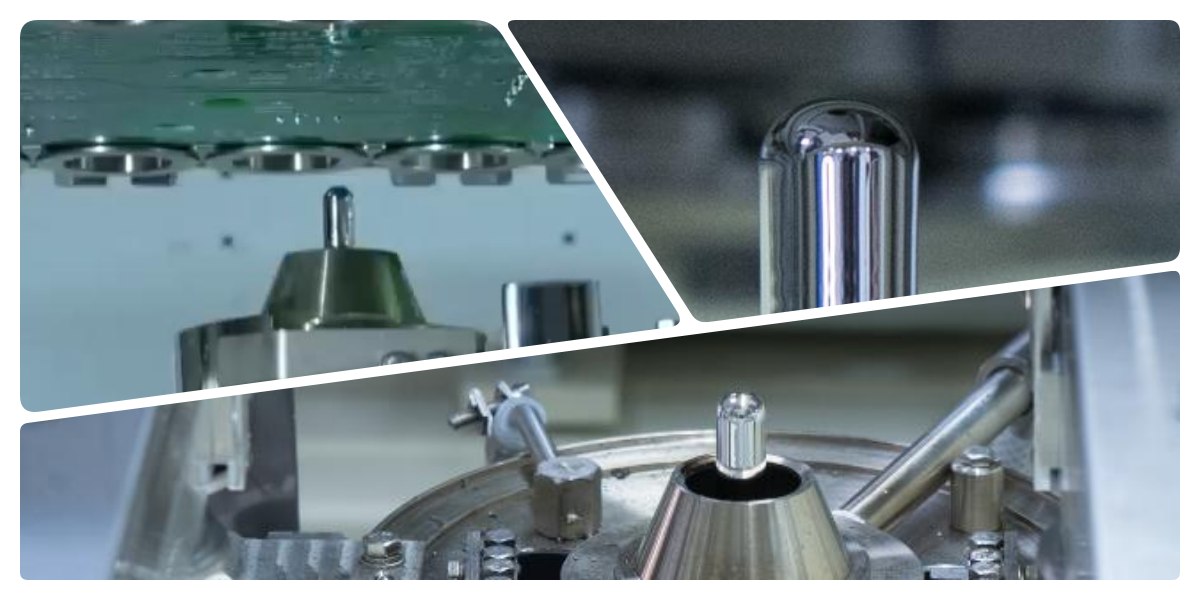

Das Lötsystem zeichnet sich durch erweiterte Funktionen in der Selektivwellenlötmaschine PCB aus. Eine schwedische PRECIMETER-Pumpe hält die Lotwelle stabil, wobei die Temperatur und der N2-Fluss per Software gesteuert werden. Der Edelstahltopf mit Korrosionsschutzbeschichtung heizt dank Gusseisen schnell auf, während N2 die Schlacke reduziert und für saubere Verbindungen sorgt. Es verarbeitet komplexe Komponenten und liefert hochwertige Ergebnisse für DIP-Anwendungen.

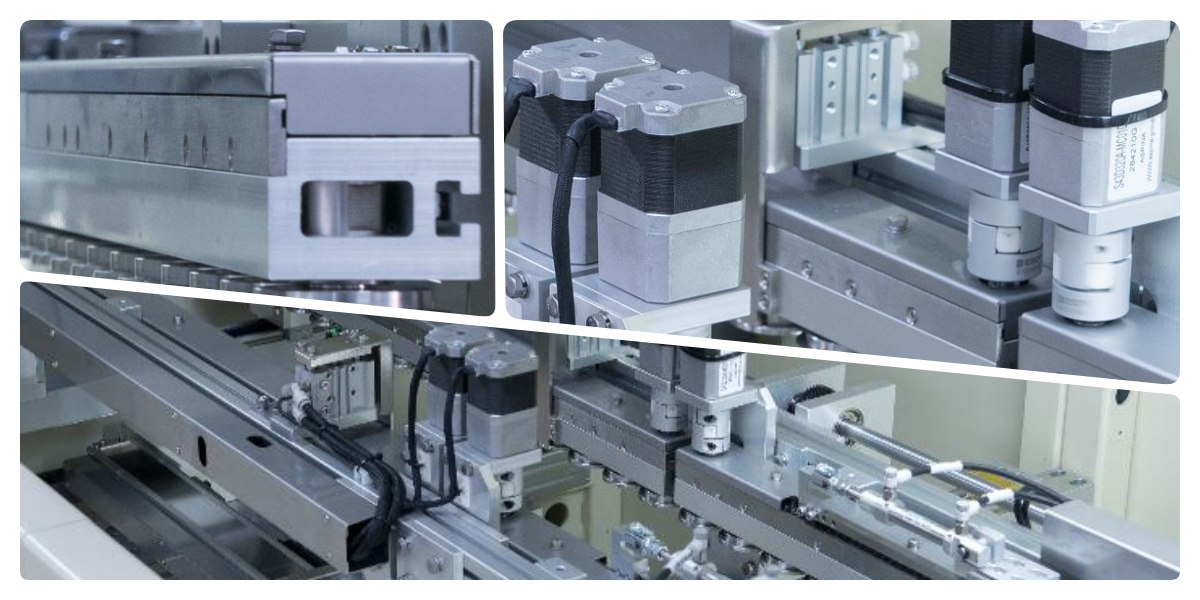

Das Übertragungssystem gewährleistet eine reibungslose PCB-Handhabung in dieser Offline-Selektivwellenlötmaschine. Er besteht aus stabilen Profilen und Rollen und trägt mit seitlichen und oberen Klemmen Lasten von bis zu 20 kg. Japanische Motoren treiben es zuverlässig an und passen problemlos in modulare Aufbauten. Dieses kompakte Design eignet sich für kleine Werkstätten und gewährleistet einen gleichmäßigen Durchfluss für effiziente Abläufe.

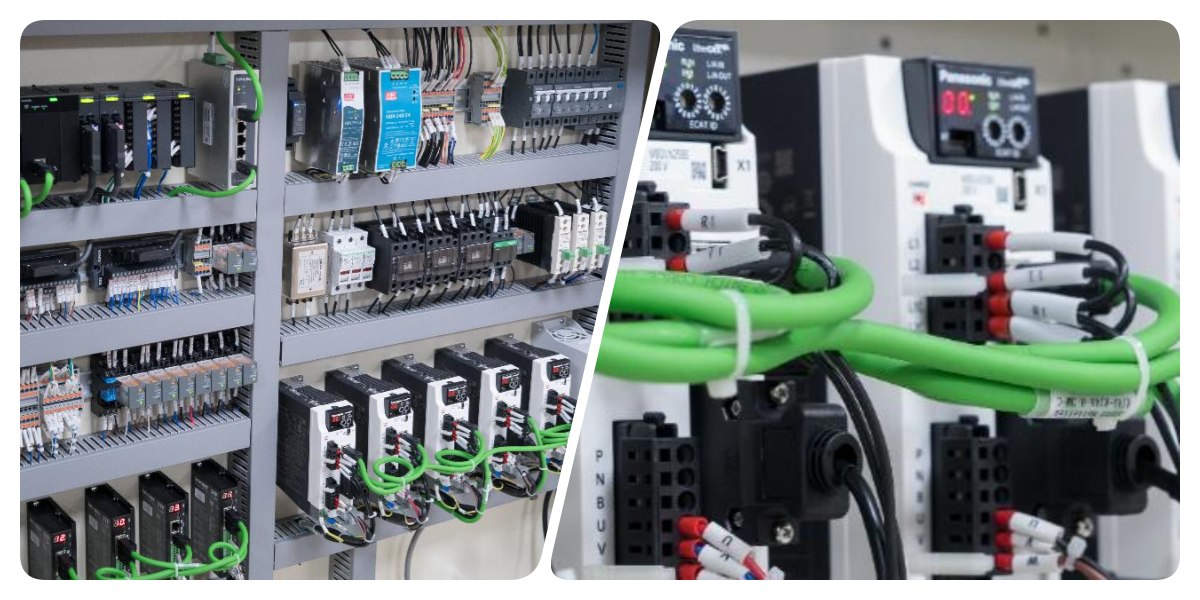

Die DIP-Selektivwellenlötmaschine verfügt über eine robuste Steuerung mit einem Keyence-SPS-System, das den CE-Standards entspricht. Globale Teile und Cat-6-Kabel sorgen für einen schnellen, stabilen Betrieb, mit Datenverfolgung für Qualitätskontrollen. Es passt sich wachsenden Anforderungen an und ist somit eine gute Wahl für kleine Betriebe, die Präzision suchen.
Das Betriebssystem vereinfacht die Verwendung dieser Offline-Selektivwellenlötmaschine. Die geführte CCD-Programmierung beschleunigt die Einrichtung, mit Bildmodus zur Koordinatenüberprüfung und Echtzeitüberwachung. Wählen Sie Sprachen wie Englisch oder Chinesisch mit WLAN-Updates über MES. Die Daten verfolgen jeden Lötpunkt und erleichtern so die Schulung neuer Benutzer in kompakten Konfigurationen.
| Spezifikation
| Online-Selektive Wellenlötmaschine | ||||
| Modell | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Online-Modular | Sprühen + Vorwärmen und Löten | Sprühen + Vorwärmen + Löten | Sprühen + Vorwärmen + Löten + Löten | Sprühen + Vorwärmen + Löten + Löten + Löten |
| Lötsystem | ||||
| Düsenmenge | 1 | 1 | 2 | 3 |
| Menge des Löttopfs | 1 Satz | 1 Satz | 2 Satz | 3 Satz |
| Doppeltopf (Option) | N / A | Option | Option | Option |
| Löttopfleistung | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flusssystem | ||||
| Flux -Lagertank | 1L | 1L | 2L | 2L |
| Flussunterstützung | Flussalarm, automatisch | |||
| Sprühdüse | Deutschland Strahlventil (Punkt- und Linienspritzen) 1 Satz | |||
| Sprühdüsengröße | 130 um (180 um, 210 um Option) | |||
| Sprühgeschwindigkeit | 0 ~ 20 mm/s | |||
| Geschwindigkeit der Sprühdüsenbewegung | 0 ~ 400 mm/s | |||
| Vorheizsystem | ||||
| Vorheizmodus | Heiße Luft und Ir | Heiße Luft und Ir | Heiße Luft und Ir | Heiße Luft und Ir |
| Vorheizbereich | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Vorwärmzone | Obere Heißluft: 2, untere IR: 1 | |||
| Untere Vorheizleistung | Max. 12 kW | |||
| Top-Vorheizleistung | Max. 6 kW | |||
| Aufwärmzeit | Ca. 15 Min. (Einstellung 150 ℃) | |||
| Steuermodus | PC+SPS | |||
| Transportsystem | ||||
| PCB Größe (mit Halterung) | 120*60~500*500mm | |||
| PCB Ersatz | Online | |||
| PCB Top-Abstand | 120mm | |||
| Transporthöhe | 900 ± 20 mm | |||
| Transportbreite | 60 ~ 500 mm | |||
| Abmessung: mm | L1850*B1850*H1480 | L2560*B1750*H1480 | L2560*B1950*H1480 | L2600*B1950*H1480 |
| Gewicht | Ungefähr: 800 kg | Ungefähr: 1200 kg | Ungefähr: 1300 kg | Ungefähr: 1500 kg |
| Liste der DIP-Leitungsausrüstung

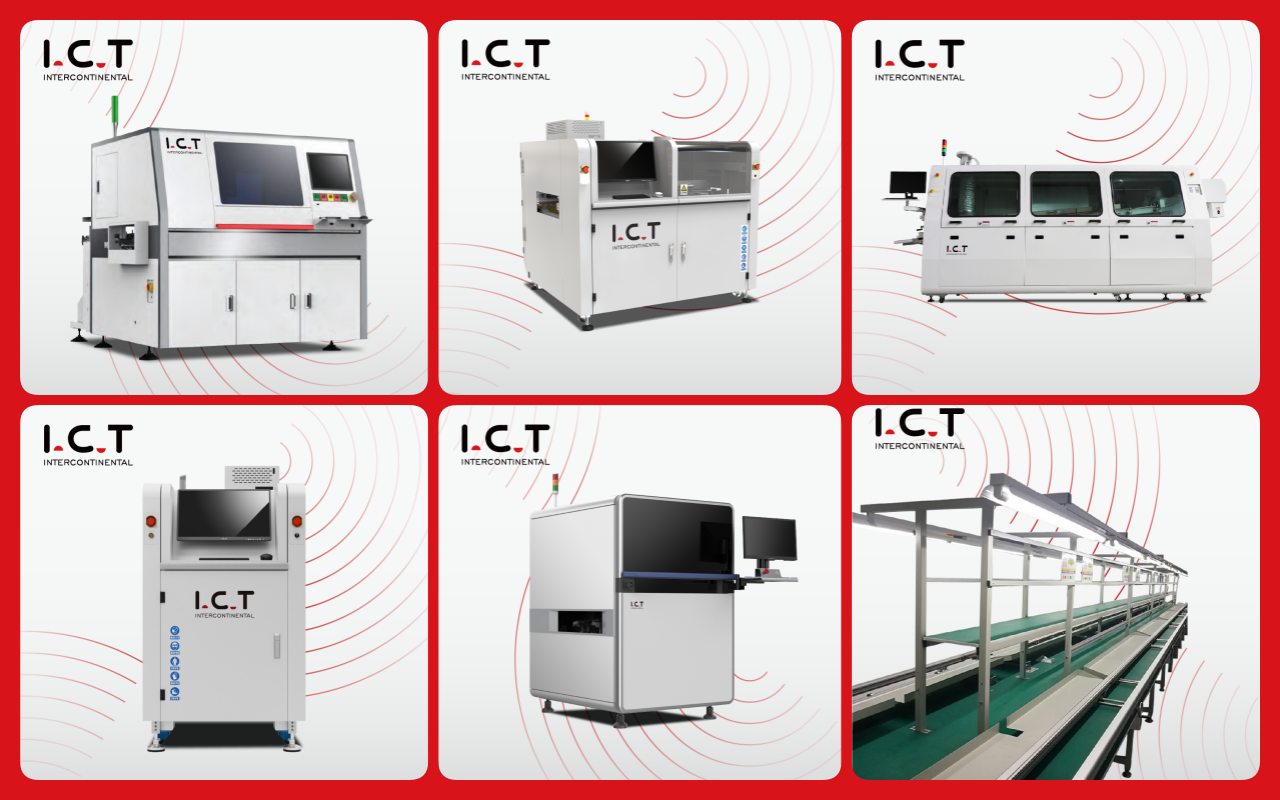

Unsere DIP-Produktionslinie bietet fortschrittliche Werkzeuge für eine effiziente und präzise Montage. Die vollautomatische DIP-Linie umfasst eine DIP-Einfügelinie für die genaue Platzierung der Komponenten, einen Wellenlader für einen reibungslosen PCB-Einlauf, einen Wellenentlader für den sicheren Ausgang und eine Montagebandlinie für Endkontrollen. Diese hochwertige PCB-DIP-Produktionslinie gewährleistet einen stabilen Betrieb, zuverlässiges THT-Einsetzen und eine kostengünstige Montage und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Durchgangsbohrungsaufgaben.
| Kundenerfolgsvideo

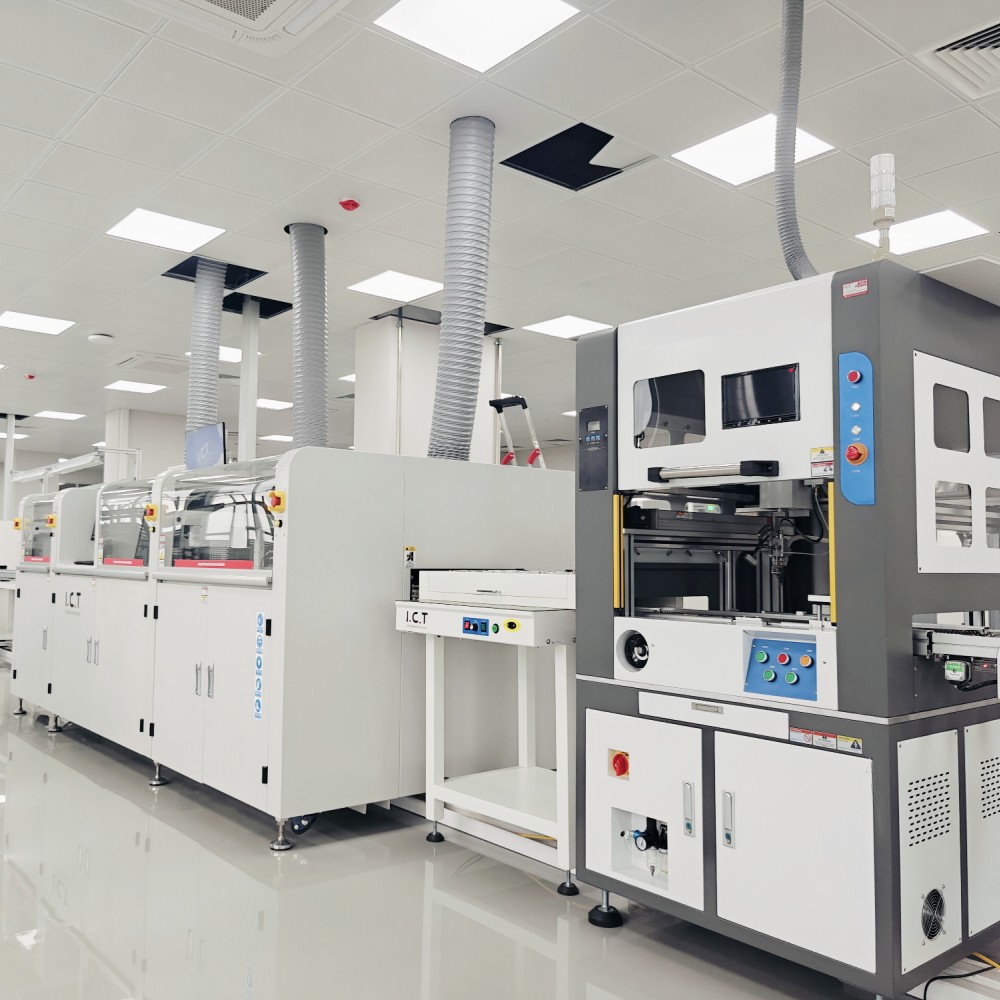

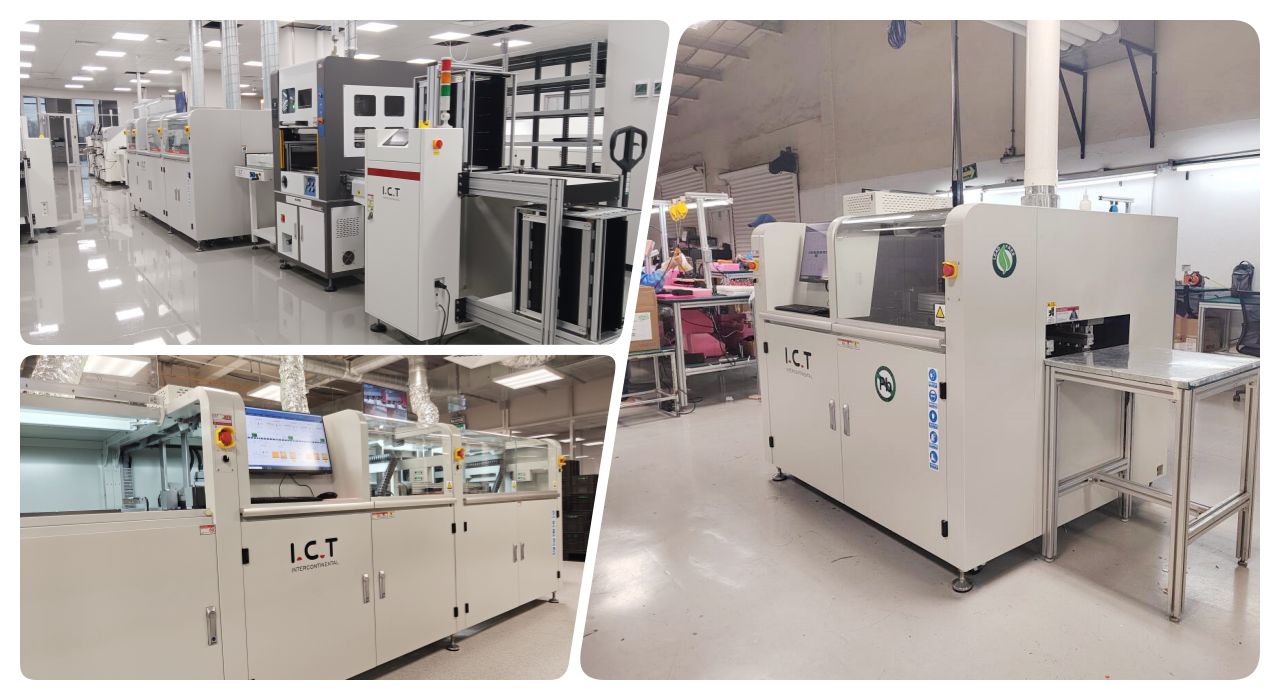

Im Jahr 2025 besuchten I.C.T-Ingenieure einen europäischen Kunden, um eine DIP-Selektivlötlinie mit den Maschinen JUKI JM100, SS550P1 und OLSR300 einzurichten. Das Video zeigte den reibungslosen Betrieb der gesamten Linie, wobei die Offline-Selektivwellenlötmaschine SS550P1 präzise Schweißnähte liefert. Ingenieure schulten das Personal und optimierten die Ausrüstung, um eine reibungslose Produktion sicherzustellen. Dank der fachkundigen Unterstützung von I.C.T und der zuverlässigen Leistung der DIP-Selektivwellenlötmaschine gewann der Kunde Vertrauen in die Handhabung hochwertiger PCB-Baugruppen.
| Professioneller Service und Schulung
I.C.T bietet umfassenden Support für die Offline-Selektivwellenlötmaschine mit Einrichtung vor Ort und Unterstützung rund um die Uhr. Unsere Techniker bieten Schulungen zu Betrieb und Wartung sowie Fernhilfe zur Anpassung an Ihre Bedürfnisse an. Mit 26 Jahren Erfahrung in SMT optimieren wir Ihre Linie im Hinblick auf Effizienz. Zu den langfristigen Plänen gehören regelmäßige Kontrollen, um sicherzustellen, dass Ihre Produktion stabil und sorgenfrei bleibt.
| Kundenlob

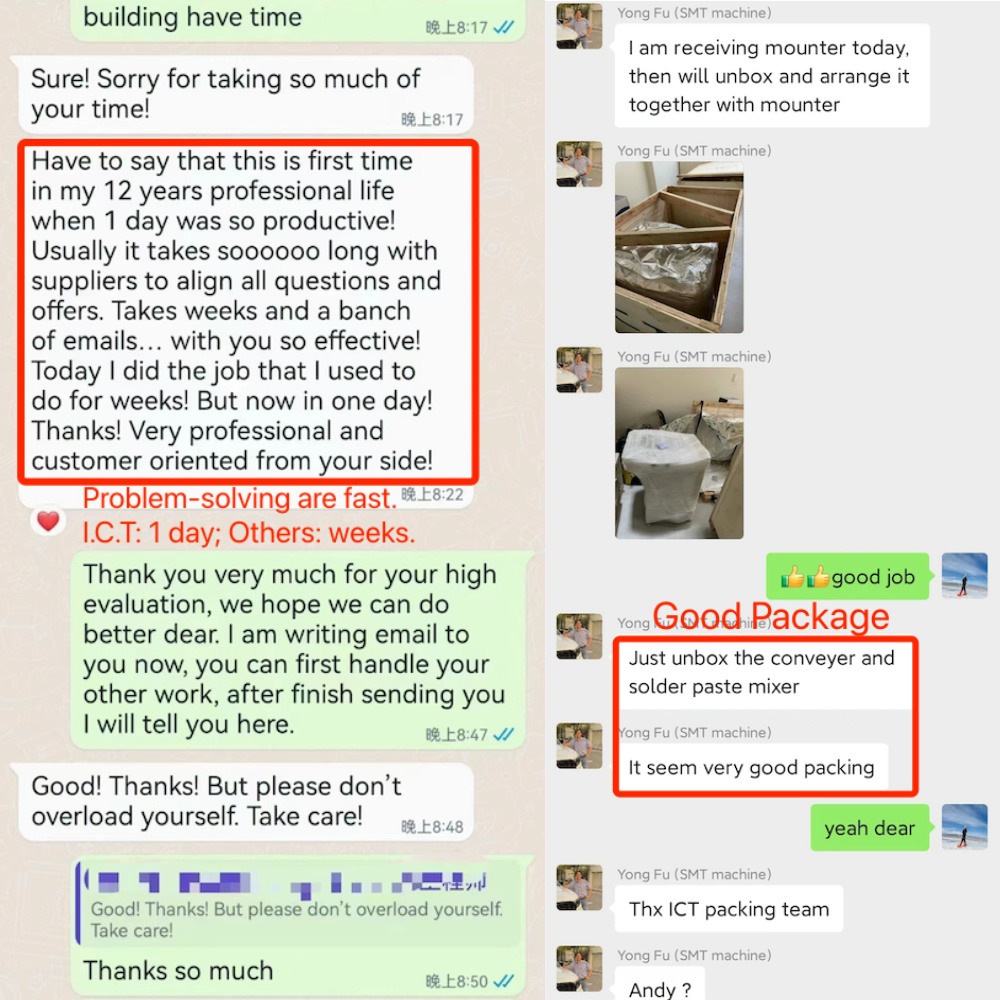

Kunden loben die Ingenieure von I.C.T für ihre kompetente Schulung und die schnellen Lösungen an der Offline-Selektivwellenlötmaschine. Die Maschine überzeugt durch gleichmäßiges Löten und hohe Erfolgsraten, wobei eine sichere Verpackung für eine sichere Lieferung sorgt. Durch schnelle Reaktionen auf Probleme bleibt die Produktion auf Kurs, was zu Kommentaren wie „Der Support von I.C.T ist erstklassig“ führt und so dauerhaftes Vertrauen schafft.
| Branchenzertifizierungen
Die Offline-Selektivwellenlötmaschine verfügt über CE-, RoHS- und ISO9001-Zertifizierungen und erfüllt globale Sicherheits- und Qualitätsstandards. Die Patente von I.C.T auf Wellen- und Fluxtechnologie unterstreichen die Innovation. Diese Referenzen garantieren zuverlässige, umweltfreundliche Ausrüstung, auf die Sie sich weltweit verlassen können.
| Über I.C.T Unternehmen und Fabrik
I.C.T führt SMT mit interner Forschung und Entwicklung und drei Fabriken und ist innerhalb von 26 Jahren auf 89 Mitarbeiter angewachsen. Wir betreuen mehr als 1.600 Kunden in 72 Ländern und bieten DIP- und PCB-Lösungen mit strengen Test- und Qualitätssystemen an. Unsere Offline-Selektivwellenlötmaschine passt in kleine Räume und wird durch weltweiten Support unterstützt. Wir entwickeln täglich Innovationen und fördern wertübergreifende Partnerschaften für den Erfolg Ihrer Fabrik.
