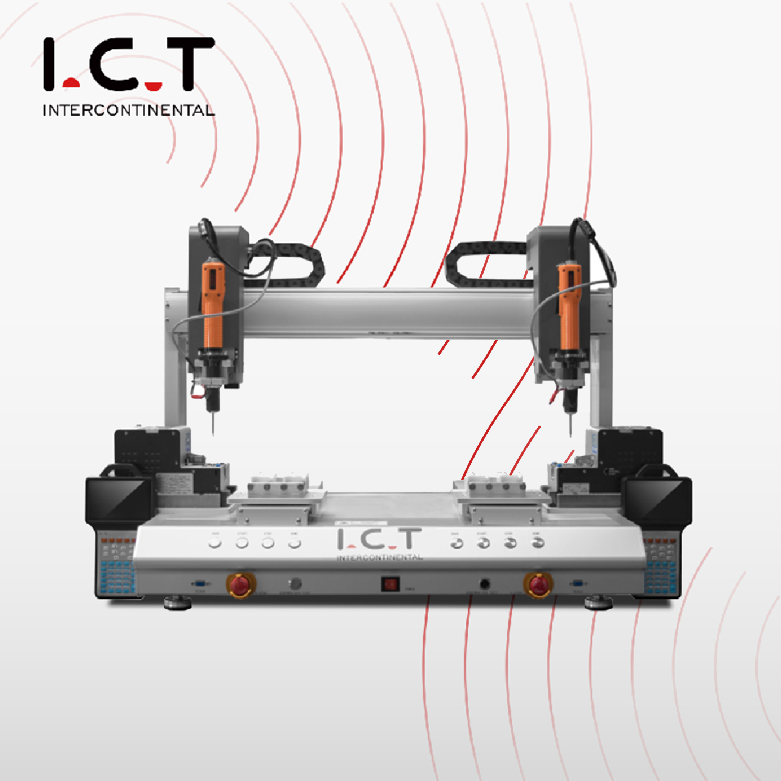

| Desktop-Schraubensicherung für Elektronikprodukte
Der automatische Befestigungsschraubenroboter für die Desktop-Befestigung ist für elektronische Produkte konzipiert, die eine wiederholte Schraubensicherung in stabilen Positionen erfordern. Die Maschine besteht aus zwei Hauptteilen: einem Elektroschrauber und einem automatischen Schraubenzuführer. Diese beiden Teile arbeiten zusammen, um Schrauben zu versenden und die Befestigung ohne wiederholtes manuelles Aufnehmen abzuschließen. Wenn eine Schraube verriegelt ist und der Schraubendreher nach oben fährt, wird die nächste Schraube automatisch für den nächsten Punkt vorbereitet. Dadurch eignet sich die Maschine für PCBA Teile, kleine Gehäuse, elektronische Module, Steuerplatinen und Kunststoffbaugruppen mit demselben Schraubentyp und vielen Verriegelungspunkten.
| Merkmal des automatischen Schraubroboters
Einfache Programmierung
Ein wesentlicher Vorteil des Desktop-Befestigungsroboters für automatische Befestigungsschrauben ist sein automatischer Schraubenzuführungsprozess. Bei der manuellen Montage müssen Arbeiter Schrauben auswählen, sie auf den Bohrer setzen, das Schraubenloch ausrichten und dann festziehen. Dies braucht Zeit und kann bei langen Schichten zu einem instabilen Rhythmus führen. Bei der automatischen Zuführung wird die Schraube nach jedem Verriegelungsvorgang kontinuierlich dem Schrauber zugeführt. In den meisten Fällen muss der Bediener die Vorrichtung nur be- und entladen. Bei einer Desktop-Befestigungsmaschine mit automatischem Befestigungsschraubenroboter und Verriegelungsantriebsmaschine trägt diese Struktur dazu bei, die Handbewegung zu reduzieren und eine sauberere Montagestation zu ermöglichen.
Der Verriegelungsvorgang erfordert eine stabile Bewegung, nicht nur eine hohe Geschwindigkeit. Dieser Desktop-Schraubroboter verwendet kontrollierte X-, Y- und Z-Achsenbewegungen, um den Schraubendreher zu jedem programmierten Punkt zu bewegen. Mit einer Wiederholgenauigkeit von bis zu ±0,02 mm kann die Maschine die Schraubenpositionen während der Serienproduktion konstanter halten. Je nach Projektanforderung kann es mit Schraubendreheroptionen wie SD, KILEWS oder HIOS arbeiten. Bei Produkten mit wiederholten Schraubenlöchern trägt die Locking Drive Machine dazu bei, menschliche Fehler zu reduzieren und den Befestigungsvorgang näher am vorgegebenen Pfad zu halten, was für kleine elektronische Baugruppen wichtig ist.
Unterschiedliche Produkte erfordern unterschiedliche Vorrichtungsdesigns. Einige Produkte verwenden eine Arbeitsplattform, während andere zwei Plattformen benötigen, um ein schnelleres Be- und Entladen zu ermöglichen. Der Tischbefestigungsroboter für automatische Befestigungsschrauben kann je nach Produktgröße, Kopfmenge und Plattformanforderungen aus verschiedenen Modellen ausgewählt werden, z. B. SCR300, SCR540 und SCR640. Wenn das Produkt des Kunden mehr Schraubpunkte oder größere Abmessungen aufweist, kann I.C.T das Muster überprüfen und einen geeigneten Aufbau vorschlagen. Dies macht den automatischen Verriegelungsschraubroboter für den realen Fabrikeinsatz praktischer, da die Maschine auf den Montageprozess abgestimmt ist und nicht nur auf einen festen Standard.
Der Desktop-Befestigungsroboter für automatische Befestigungsschrauben unterstützt die Touchpanel-Steuerung und die Handheld-Programmierung. Bediener können Schraubenpositionen durch Traktions-Teaching festlegen und das Programm dann zur späteren Verwendung speichern. Das System kann bis zu 999 Programme speichern, was hilfreich ist, wenn eine Fabrik verschiedene Modelle in kleinen oder mittleren Chargen herstellt. Die Maschine unterstützt auch Alarmfunktionen, wie z. B. den Alarm für gelöste Schrauben, sodass abnormale Befestigungen schneller gefunden werden können. Für Teams, die in der täglichen Produktion einen automatischen Befestigungsschraubroboter einsetzen, reduzieren einfache Programmierung und klare Alarme den Schulungsdruck und erleichtern die Umstellung.
| Spezifikation für automatische Schraubroboter
| Artikel | I.C.T-SCR300 | I.C.T-SCR540 | I.C.T-SCR640 |
|---|---|---|---|
| Max. Bereichsgröße | 300 × 300 mm, Z: 80 mm | 500 × 400 mm, Z: 80 mm | 600 × 400 mm, Z: 80 mm |
| Kopfnummer | 1 | 1 | 2 |
| Plattformnummer | 1 | 2 | 2 |
| Maximale Bewegungsgeschwindigkeit | X/Y-Achse: 600 mm/s, Z-Achse: 400 mm/s | X/Y-Achse: 600 mm/s, Z-Achse: 400 mm/s | X/Y-Achse: 600 mm/s, Z-Achse: 400 mm/s |
| Schraubendreher | SD / KILEWS / HIOS | SD / KILEWS / HIOS | SD / KILEWS / HIOS |
| Schraubenzuführung | Pick-and-Place, magnetisch | Pick-and-Place, magnetisch | Pick-and-Place, magnetisch |
| Alarmanlage | Entfernter Alarm | Entfernter Alarm | Entfernter Alarm |
| Wiederholen Sie die Genauigkeit | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Erinnerung | 999 Programme | 999 Programme | 999 Programme |
| Programmierung | Traktionslehrprogramm | Traktionslehrprogramm | Traktionslehrprogramm |
| Fahrmodus | Motor mit geschlossenem Regelkreis | Motor mit geschlossenem Regelkreis | Motor mit geschlossenem Regelkreis |
| Steuermodus | Demonstrator + Touchpanel | Demonstrator + Touchpanel | Demonstrator + Touchpanel |
| Luftdruck | 4,5–6 kg/cm² | 4,5–6 kg/cm² | 4,5–6 kg/cm² |
| Stromversorgung | Wechselstrom 220 ±10 %, 50/60 Hz; Wechselstrom 110 V optional | Wechselstrom 220 ±10 %, 50/60 Hz; Wechselstrom 110 V optional | Wechselstrom 220 ±10 %, 50/60 Hz; Wechselstrom 110 V optional |
| Dimension | 670 × 540 × 690 mm | 670 × 590 × 690 mm | 1010 × 730 × 690 mm |
| Gewicht | Ca. 70 kg | Ca. 90 kg | Ca. 130 kg |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| Ausrüstungsliste der DIP-Leitung
Die zugehörigen Produkte für diese Seite basieren auf der DIP-Produktionslinie. Zu diesen Produkten können Bestückungslinien, automatische Bestückungsmaschinen, Selektivlötmaschinen, Wellenlötmaschinen, DIP AOI, Lötroboter und PCB Handhabungsgeräte gehören. Die Schraubensicherung ist in der Regel Teil des Back-End-Montageprozesses nach dem Löten, Testen und Platinenhandling. Ein Befestigungsschraubenroboter kann dabei helfen, den PCB-Montageprozess mit der Produktgehäusemontage oder der endgültigen Modulmontage zu verbinden. I.C.T kann Kunden bei der Geräteauswahl, dem Linienlayout, der Prozessreihenfolge und der Fabrikplanung unterstützen, sodass die Schraubensicherungsstation in einen größeren Produktionsablauf passt und nicht allein steht.
