I.C.T-SS540 |Online-Selektivwellenlötmaschine

Automatische selektive Wellenlötmaschine für PCB .Willkommene Anfrage!
Kaufen Sie es bei Ihrem vertrauenswürdigen Partner!I.C.T bringt 26 Jahre Erfahrung in der SMT-Branche mit.
Highlights: Installation und Schulung vor Ort verfügbar, Kundendienst rund um die Uhr.Hochqualifizierte Experten. Präzise und wirtschaftlich.Sichtgesteuertes DIY-Kit.Leicht zusammenzubauen.Quelloffene Software.
  • I.C.T-SS540

  • I.C.T

Verfügbarkeitsstatus:
Menge:

I.C.T-SS540 |Online-Selektivwellenlötmaschine


Überblick

Das selektive Wellenlöten ist eine spezielle Form des Wellenlötens, die entwickelt wurde, um den Entwicklungsanforderungen des Lötens von Durchgangslochkomponenten gerecht zu werden.Es eignet sich hauptsächlich zum Löten von Durchgangslochkomponenten in hochwertigen Elektronikprodukten.Zum Beispiel: Militärelektronikprodukte, Automobilelektronik, Schaltnetzteilprodukte und andere Branchen, die eine höhere Lötzuverlässigkeit erfordern.I.C.T Online-Selektivwellenlöten ist ein Hochleistungsgerät, das in China entwickelt und montiert wird.Für höhere Flexibilität oder Multiwellenlöten bei großvolumigen Prozessen.Paralleler Prozess durch Trennung von Fluxen, Vorwärmen und Löten, Betrieb von bis zu zwei Sprühköpfen, bis zu fünf untere Vorwärmung mit oberer Konvektionsheizung, perfekt für die Anbindung an Montagestände und Peripherie, Anbindung an Traceability-Systeme zur Prozesskontrolle.


I.C.T Das Online-Selektivwellenlöten SS540/SS550 ist ein Hochleistungsgerät, das in China entwickelt und montiert wird.


I.C.T Selektive Wellenlötmaschine SS540

I.C.T-SS540

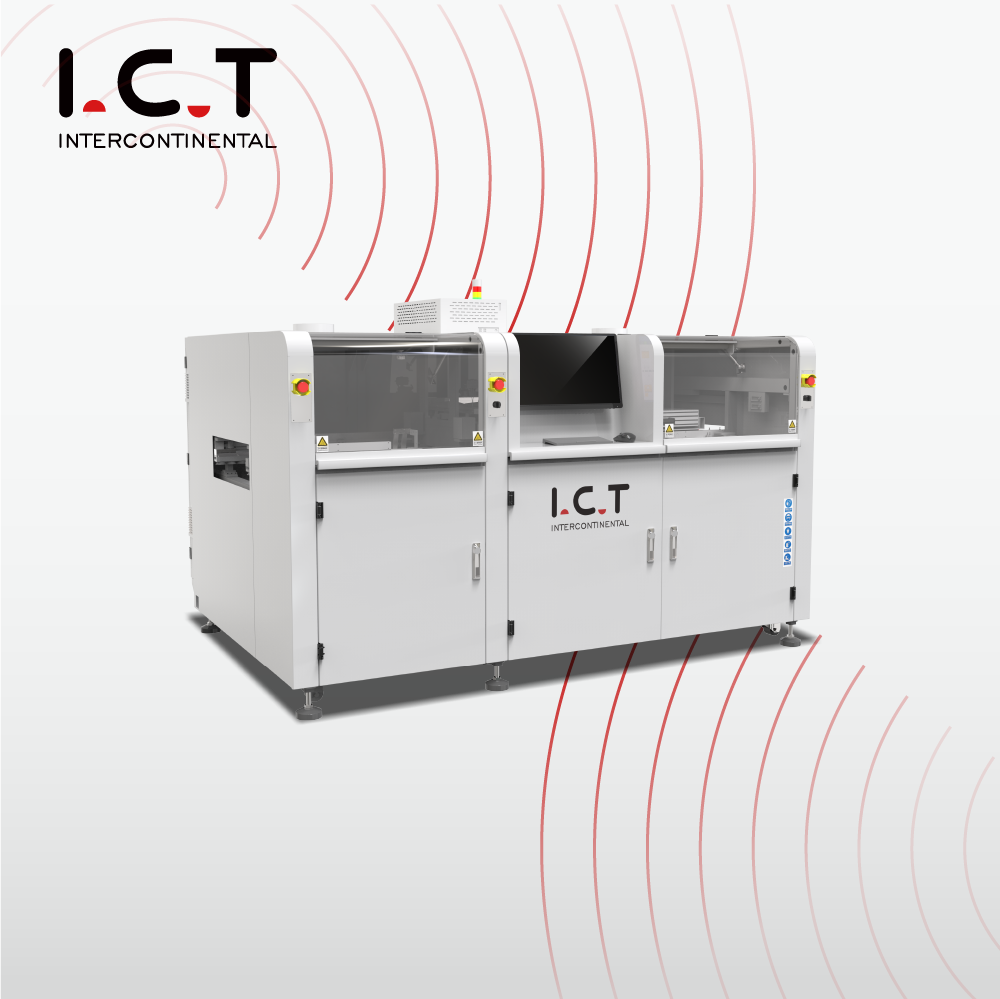

I.C.T Selektive Wellenlötmaschine SS550

I.C.T-SS550


Merkmale:


1. PCB Platte fixiert, Sprüh- und Lötplattform beweglich;

2. Hohe Lötqualität, verbessert die Erfolgsquote des Lötens erheblich;

3. Modularer Aufbau des SMEMA-Online-Transports, Unterstützung der Kunden bei der flexiblen Linienbildung;

4. Volle PC-Kontrolle.Alle Parameter können im PC eingestellt und im Menü PCB gespeichert werden, wie Bewegungspfad, Löttemperatur, Flussmitteltyp, Lötmitteltyp, N2-Temperatur usw., beste Rückverfolgbarkeit und einfache Wiederhollötqualität;

5. Automatische Wellenhöhenkalibrierungsfunktion, um die Wellenhöhe nach jedem bestimmten PCB zu überprüfen und zu kalibrieren, um so eine sehr gute Stabilität der Welle aufrechtzuerhalten;

6. CCD-Markierungspositionierungsfunktion, um den Markierungspunkt von PCB nach jedem bestimmten PCB zu überprüfen;

7. Selbstentworfener Bewegungstisch aus Aluminiumguss, geringeres Gewicht mit schneller Bewegungsgeschwindigkeit;

8. Panasonic-Servomotor und -Treiber sorgen für Stabilität, mit Kugelumlaufspindel und linearer Zunftschiene, weniger Lärm und stabile Bewegung;

9. Mit staubdichter Platte über dem Bewegungstisch, um zu verhindern, dass Flussmittel oder Lottropfen die Kugelumlaufspindel beschädigen;

10. Das aus Deutschland stammende Strahlventil wird mit einem kleinen Flussmittelpunkt ausgewählt. Bitte beachten Sie, dass der Feststoffgehalt des Flussmittels weniger als 10 % betragen sollte.

11. Das Flussmittel wird in einem Drucktank vorrätig gehalten. Stellen Sie sicher, dass der Druck stabil ist und nicht von der Flussmittelmenge beeinflusst wird.

12. Die elektromagnetische Pumpenspule verwendet eine deutsche Importmarke, um die Stabilität und Zuverlässigkeit der Spitze zu gewährleisten.13. Der Löttopf besteht aus Edelstahl mit Korrosionsschutzbeschichtung und verhindert Leckagen. Je nach Kundenwunsch kann auch eine Titanlegierung verwendet werden.

14. Mit Gusseisenheizung außen, robust und schnell aufheizbar;

15. N2-Online-Heizsystem, um die Lötstelle perfekt zu benetzen und die Lötschlacke zu reduzieren;16. Mit Edelstahlrolle für Förderband, nicht tragbar


Merkmale 1 Fluxsystem:


Flussmitteldüse einer selektiven Wellenlötmaschine

1. Deutsches Hochfrequenz-Impulseinspritzventil, um ein wertvolles Flussmittelergebnis mit einem kleinen Flussmittelpunkt zu erzielen. Der Flussmittelfeststoffgehalt sollte weniger als 10 % betragen.Die Funktion zur Erkennung von Flussmitteldüsenstaus ist optional.

2. Es ist mit einer Ablage unter dem Strahlventil ausgestattet, um die Flussmittelrückstände aufzufangen und so die Wartung zu erleichtern.

3. Die Düse ist auf der XY-Plattform montiert, die Wiederhol- und Positionierungsgenauigkeit kann 0,02 mm erreichen.



Merkmale 2 Vorheizsystem:


Verfügt über 2 Vorheizsysteme


1. Die Maschine ist standardmäßig mit einer unteren IR-Vorheizung ausgestattet und der Vorheizbereich kann eingestellt werden;Obere Heißluftvorwärmung, Infrarotheizung. Die Leitung ist effizient und stabil.

2. Designstruktur zur Maximierung der Vorheizfläche.

3. Rundum-Design aus Hochtemperatur-Baumwolle, um Temperaturstabilität zu gewährleisten.

4. Wärmeerzeugende und wärmeleitende Teile und Motoren übernehmen Top-Marken.

5. Wartungs-Plug-in-Design, werkzeugloser Wartungsmodus.


Merkmale 3 Lötsystem:


Verfügt über 3 Lötsysteme



1. Die elektromagnetische Pumpenspule übernimmt die schwedische Marke „PRECIMETER“, um die Stabilität und Zuverlässigkeit der Spitze zu gewährleisten.

2. Löttemperatur, N2-Temperatur, Wellenhöhe, Wellenkalibrierung usw. können alle in der Software eingestellt werden.

3. Der Löttopf besteht aus Edelstahl mit Korrosionsschutzbeschichtung, kein Auslaufen.Mit Gusseisenheizung außen, robust und schnell aufheizbar.

4. N2-Online-Heizsystem, um die Lötstelle perfekt zu benetzen und die Lötschlacke zu reduzieren.


Merkmale 4 Übertragungssystem:


Merkmale 4 Übertragungssystem


1. Spezielle Materialprofile sorgen für Stabilität und rationelles Design für Komfort.

2. Das Übertragungsmodul besteht aus der Rolle.

3. Das seitliche Klemm- und das obere Klemmsystem PCBA können die Stabilität der Platine gewährleisten.

4. Verdickte maßgeschneiderte Schiene, 20 kg Last.


Merkmale 5 Steuerungssystem:


Verfügt über 5 Steuerungssystem


1. Das High-End-Bussteuerungssystem Keyence KV7500 PLC + Keyence-Modul gewährleistet die Stabilität und Erweiterbarkeit des Systems.

2. Entspricht CE und anderen Standards.

3. Unterbodengestaltung von Industrie 4.0.

4. Stellen Sie die Kapazitätsverbesserung sicher, fügen Sie die zugrunde liegende Steuerung des Lötmaschinenmoduls hinzu und stellen Sie die Stabilität sicher.


Funktionen 6 Betriebssystem:


Merkmale 6 Betriebssystem


1. Geführter Programmiermodus.

2. CCD-Schnellprogrammierungsfunktion.

3. Bildprogrammierung, Koordinatenkorrektur durchführen, intelligente Koordinatenüberprüfung durchführen.

4. Echtzeit-Datenvisualisierung der Schnittstelle.Ein-Knopf-Umschaltung der CCD-Löt-Echtzeitüberwachungsschnittstelle.5. Chinesisch, Englisch, umschaltbar.


Verfügt über ein 7-Intelligence-System:


Verfügt über ein 7-Intelligence-System


1. Standards und Anpassungsfähigkeit von MES, WIFI-Verbindung, Online-Software-Upgrade, Fernbedienung, intelligent.

2. Lötdaten können zurückverfolgt werden, um den Prozess jedes Lötpunkts zu bestätigen



Spezifikationen:


Online-Selektivwellenlötmaschine
Modell I.C.T SS540 I.C.T SS550 I.C.T SS550P1
I.C.T SS550P2
Online-Modular Sprühen + Vorwärmen und Löten Sprühen + Vorwärmen + Löten Sprühen + Vorwärmen + Löten + Löten Sprühen + Vorwärmen + Löten + Löten + Löten
Lötsystem
Düsenmenge 1
1 2 3
Menge des Löttopfs 1 Satz 1 Satz 2 Satz 3 Satz
Doppeltopf (Option) N / A Möglichkeit Möglichkeit Möglichkeit
Löttopfleistung 2,35 kW 2,35 kW 4,70 kW 7,05 kW
Flusssystem
Flussmittelspeichertank 1L 1L 2L 2L
Flux-Unterstützung Flussalarm, automatisch
Sprühdüse Deutschland Strahlventil (Punkt- und Linienspritzen) 1 Satz
Sprühdüsengröße 130 um (180 um, 210 um Option)
Sprühgeschwindigkeit 0~20 mm/s
Sprühdüsenbewegung  Geschwindigkeit 0~400 mm/s
Vorheizsystem
Vorheizmodus Heißluft und IR Heißluft und IR Heißluft und IR Heißluft und IR
Vorwärmbereich L500*B500mm L500*B500mm L500*B500mm L500*B500mm
Vorwärmzone Obere Heißluft: 2, untere IR: 1
Untere Vorheizleistung Max. 12 kW
Top-Vorheizleistung Max. 6 kW
Aufwärmzeit Ca. 15 Min. (Einstellung 150 ℃)
Steuermodus PC+SPS
Transportsystem
PCB Größe (mit Vorrichtung) 120*60~500*500mm
PCB Ersatz Online
PCB Top-Abstand 120mm
Transporthöhe 900 ± 20 mm
Transportbreite 60~500mm
Abmessung: mm L1850*B1850*H1480 L2560*B1750*H1480 L2560*B1950*H1480  L2600*B1950*H1480
Gewicht Ca. 800 kg Ungefähr: 1200 kg Ungefähr: 1300 kg Ungefähr: 1500 kg

* I.C.T arbeitet weiter an Qualität und Leistung, Spezifikationen und Erscheinungsbild können ohne besondere Ankündigung aktualisiert werden.


FAQ:

F: Was ist selektives Wellenlöten?

A: Selektives Wellenlöten ist eine präzise Löttechnik, die in der Elektronikfertigung eingesetzt wird, am Beispiel von I.C.T.Es lötet selektiv bestimmte Bereiche einer Leiterplatte (PCB) mit Präzision und Kontrolle.

F: Was ist eine Selektivlötmaschine?

A: Eine selektive Lötmaschine, wie sie von I.C.T angeboten wird, ist eine Spezialausrüstung, die zum präzisen Löten bestimmter Komponenten oder Bereiche auf einem PCB entwickelt wurde und unsere Fertigungskompetenz unter Beweis stellt.

F: Was ist der Unterschied zwischen Selektivlöten und Wellenlöten?

A: Selektives Löten, wie es von I.C.T propagiert wird, zielt präzise auf bestimmte Lötbereiche auf einem PCB ab, während Wellenlöten den gesamten PCB in einem einzigen Durchgang mit Lot abdeckt.Selektives Löten bietet mehr Kontrolle und Genauigkeit.

F: Was ist der Vorteil des Selektivlötens?

A: Selektives Löten, ein Markenzeichen der Fertigungskapazitäten von I.C.T, bietet mehrere Vorteile, darunter weniger Lötfehler, verbesserte Qualitätskontrolle und die Möglichkeit, komplexe oder empfindliche Komponenten präzise zu löten und so höchste Fertigungsstandards zu gewährleisten.
