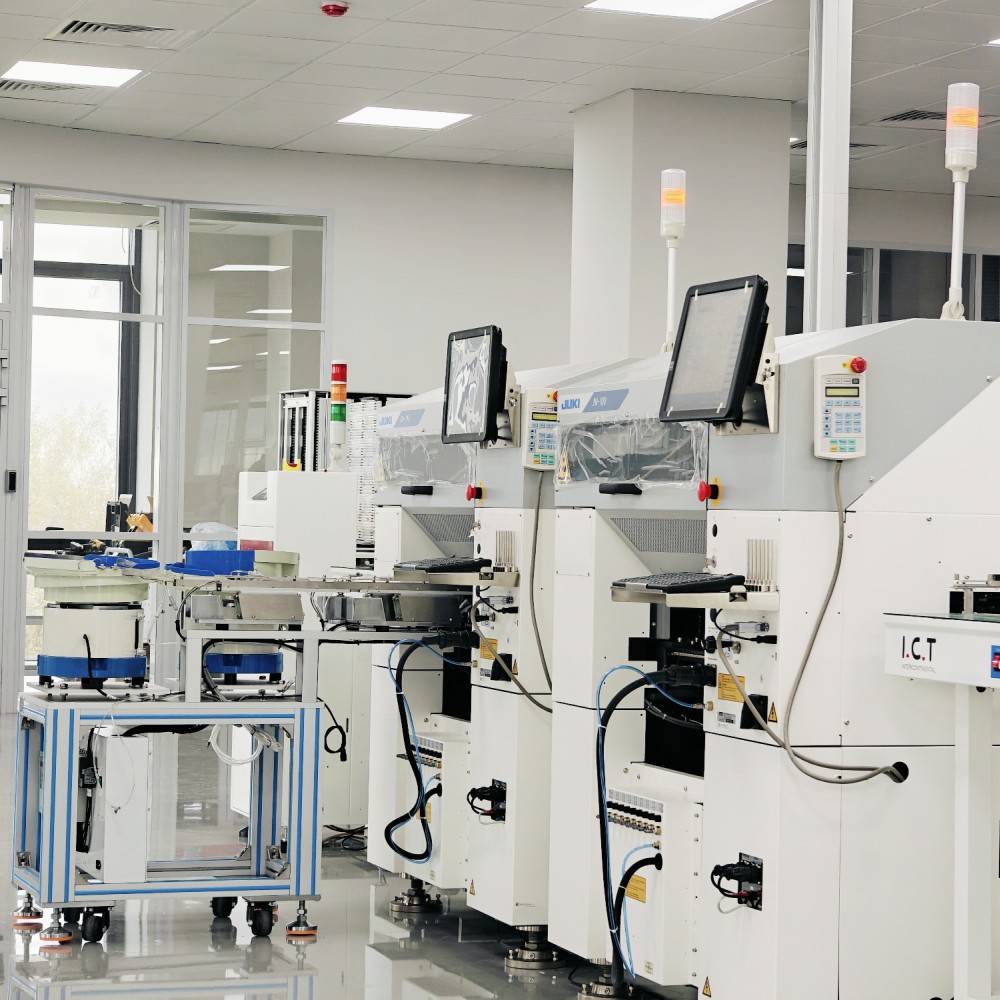

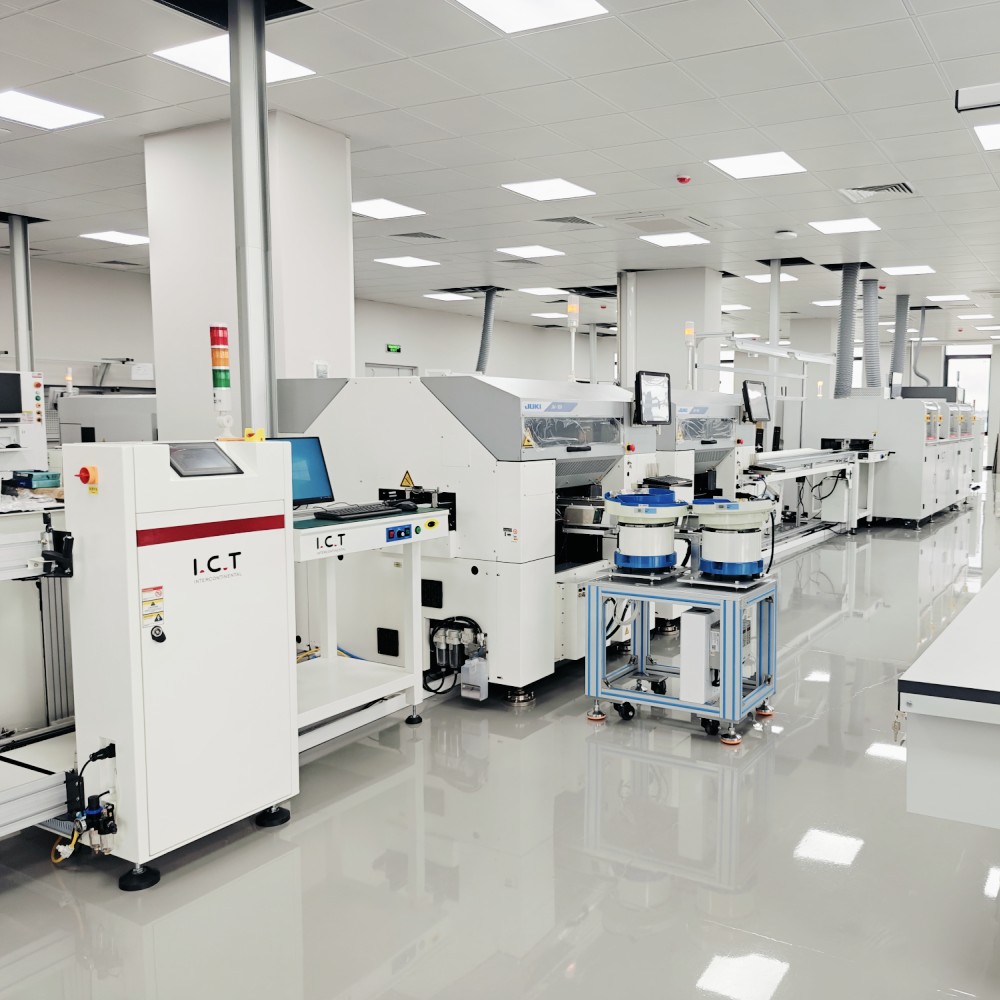

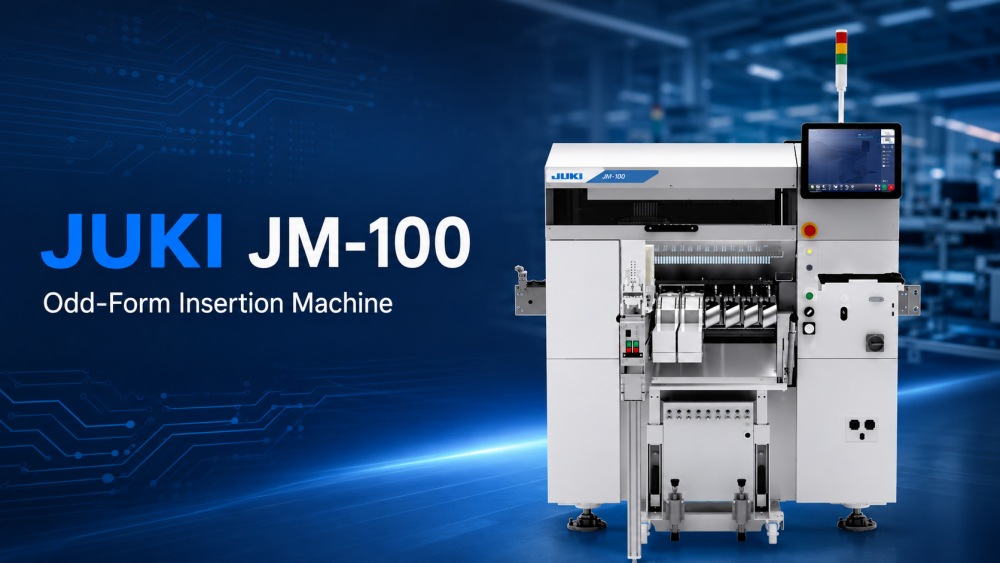

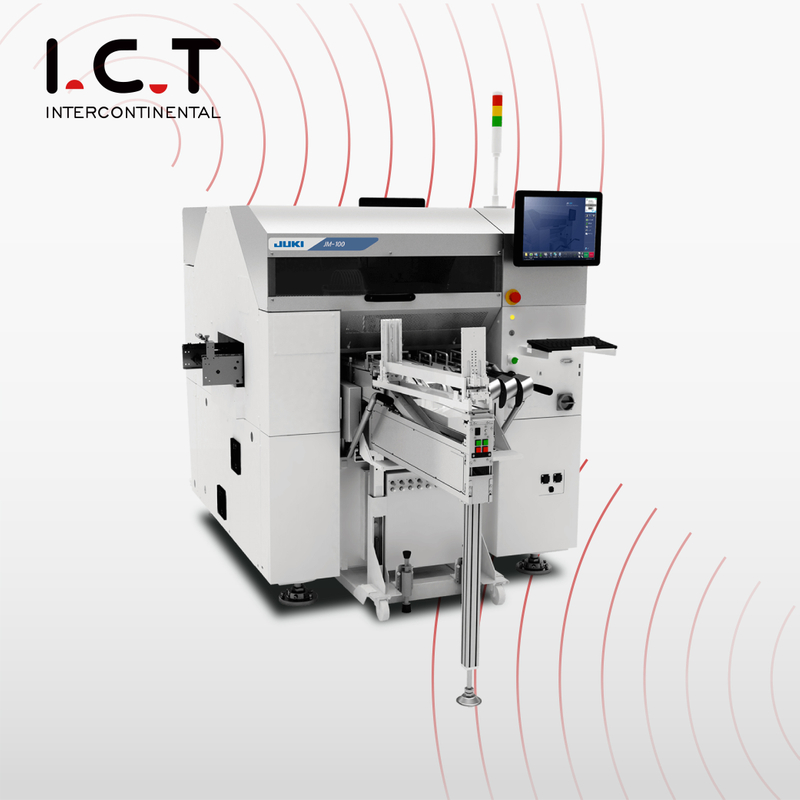

Die JUKI JM-100 ist eine PTH-Einfügungsmaschine für Sonderformkomponenten, die für die erweiterte manuelle Einfügungsautomatisierung in DIP- und THT-Produktionslinien entwickelt wurde. Es wurde für Fabriken entwickelt, die eine schnellere Einfügung, stabile Qualität und eine stärkere Linienkontrolle für gemischte Durchgangslochkomponenten benötigen. Die Maschine verwendet einen neuen Takumi-Kopf mit 8 Düsen, wodurch mehr Teile in jedem Zyklus aufgenommen werden können und die Gesamtzykluszeit verkürzt wird. Es unterstützt Bauteilgrößen von 0603 bis □50 mm, Bauteilhöhen bis 30 mm, PCB Gewichte bis 4 kg und Platinengrößen bis 800×360 mm. Mit Lasererkennung, 3D-Bilderkennung, aktivem Clinching und flexibler Zuführung trägt der JM-100 zur Verbesserung der Produktivität und Einfügungskonsistenz bei.
| Produktmerkmale
Der JUKI JM-100 verwendet einen neuen Takumi-Kopf mit 8 Düsen, was eine wesentliche Verbesserung für das Hochgeschwindigkeits-Einführen ungerader Formen darstellt. Im Vergleich zu älteren Konstruktionen mit weniger Düsen kann die Maschine mehr Komponenten in einem Zyklus aufnehmen und die Gesamtbestückungszeit verkürzen. Unter JUKI-Bedingungen kann die Einführzeit bei Vakuumdüsenanwendungen 0,6 Sekunden/Teil und bei Greiferdüsenanwendungen 0,8 Sekunden/Teil erreichen. Dadurch eignet sich die Maschine zum Einfügen ungerader Formen für Produktionslinien, die eine bessere Leistung benötigen, ohne die Prozesskontrolle zu verlieren. Für Kunden, die viele THT-Teile verarbeiten, trägt das 8-Düsen-Design dazu bei, die Wartezeit zu verkürzen, die Maschinenauslastung zu verbessern und eine effizientere automatische Einfügung zu unterstützen.

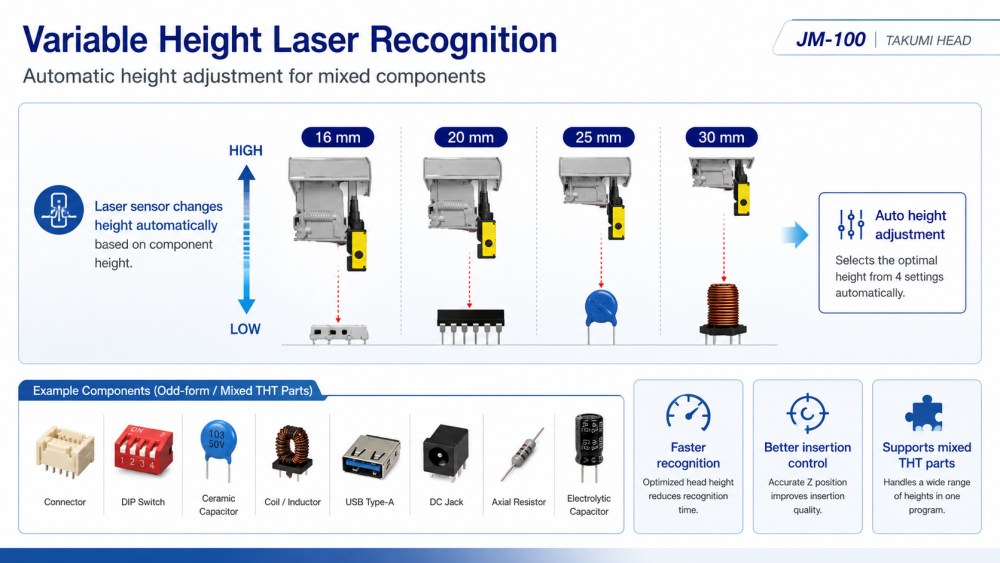

JM-100 verwendet einen höhenvariablen Lasersensor, um unterschiedliche Komponentenhöhen zu unterstützen. Die Laserhöhe kann sich automatisch entsprechend der Teilehöhe ändern, was dazu beiträgt, unnötige Bewegungen zu reduzieren und die Geschwindigkeit zu optimieren. Es kann in mehreren Höhenmodi arbeiten, einschließlich Teilen um 16 mm, 20/25 mm und 30 mm. Dies ist nützlich für Produktionslinien, die viele Komponententypen verarbeiten, wie z. B. Kondensatoren, Spulen, Anschlüsse, USB-Teile, DC-Buchsen, Pin-Buchsen und DIP-Schalter. Als Einlegegerät für Sonderformen hilft das JM-100 dem Produktionsteam, kleine, große, hohe und schwere Teile mit besserer Kontrolle einzufügen. Diese Funktion ist besonders wertvoll für gemischte THT-Produktionen, bei denen sich Komponentenpakete häufig ändern.

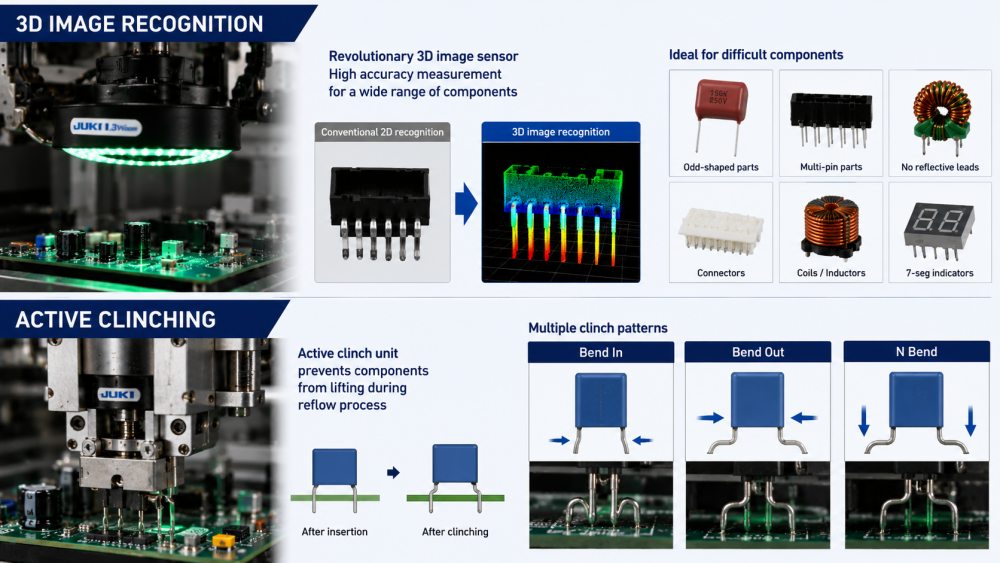

Mithilfe der 3D-Bilderkennung kann der JM-100 die Unterseite von Bauteilen mit hoher Genauigkeit vermessen. Dadurch kann die Maschine ungewöhnlich geformte Teile und mehrpolige Komponenten einfügen, die mit normalen Methoden möglicherweise schwer zu erkennen sind. Dies ist nützlich für Teile ohne klare reflektierende Leitungsoberflächen oder mit komplexen Leitungsformen. Die Maschine unterstützt außerdem eine aktive Clinch-Einheit, die Leitungen nach dem Einführen nach innen, außen oder in eine N-Form biegen kann. Dadurch wird verhindert, dass sich Bauteile bei späteren Prozessen anheben. Für Kunden, die eine JUKI-Einsetzmaschine für ungerade Formen verwenden, verbessern diese Funktionen die Einsetzqualität, reduzieren Platzierungsprobleme und unterstützen stabilere Lötergebnisse.
| Spezifikation
| Modell | JM-100 | JM-50 | JM-20 | |
| Brettgröße | 1 Mal verklumpen | 410*360mm | 410*360mm | 410*360mm |
| 2-maliges Verklumpen | 800*360mm | 800*360mm | 800*360mm | |
| Komponentenhöhe | max. 30mm | max. 50mm | ||
| Komponentengröße | 0603-50MM | |||
| Platzierungsgeschwindigkeit | 16.000 CPH | 9.000 CPH | 1.550 CPH | |
| Kopf | 8 | 4 | 6 | |
| Maschinenabmessungen (B×T×H) | 1500*1500*1450mm | 1454*1505*1450mm | 1500*1657*1600mm | |
| Masse (ungefähr) | 1300 kg | 1300 kg | 1760 kg | |
