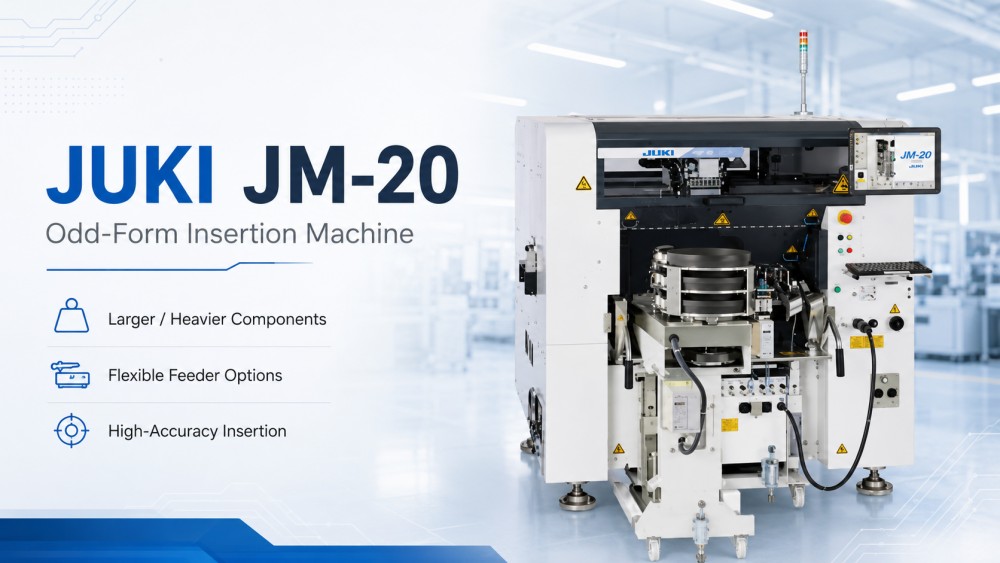

Die JUKI JM-20 ist eine Mehrzweck-Bestückungsmaschine für ungerade Formen, die für größere Platinen, schwerere Komponenten und die Elektronikproduktion mit hohem Mix entwickelt wurde. Es unterstützt automatisches Einfügen, SMT-Platzierung und manuelle Einfügelinienverbindung auf einer flexiblen Plattform. Im Vergleich zu kleineren Modellen eignet sich JM-20 besser für große Komponenten, große PCBs, Steckverbinder, radiale Teile, axiale Teile, Schalenteile, Stabteile und Massenkomponenten. Es unterstützt PCB-Größen bis zu 410×560 mm mit Einzelklemme und 800×560 mm mit Doppelklemme. Die Maschine nutzt Lasererkennung und visuelle Erkennung, um die Position des Komponentenkörpers und der Leitungsspitzen vor dem Einsetzen zu überprüfen und so die Einfügungsgenauigkeit und Produktionsstabilität zu verbessern.
| Produktmerkmale

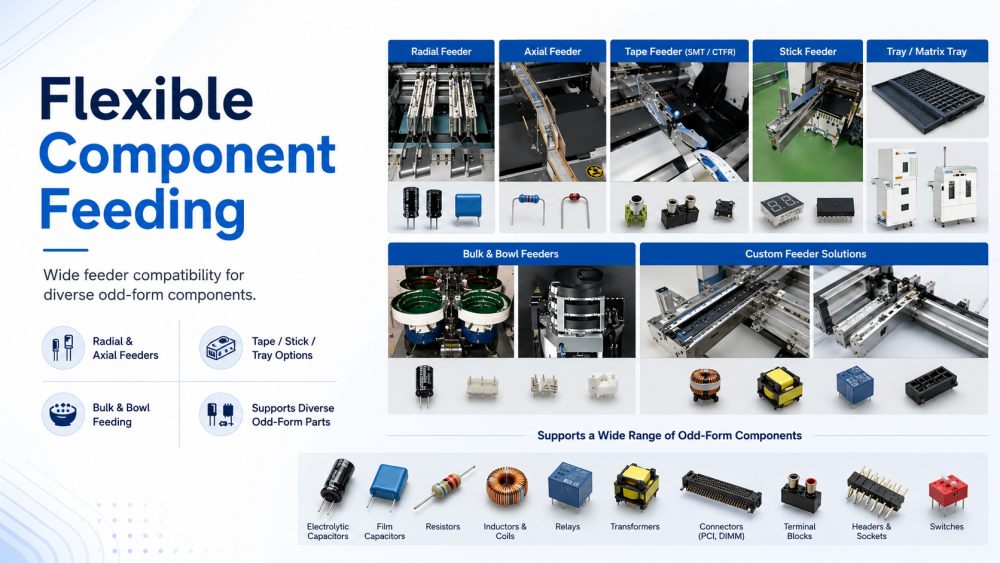

Der JUKI JM-20 unterstützt eine breite Palette von Zuführoptionen für verschiedene Komponenten mit ungerader Form. Es kann mit Radialzuführungen, Axialzuführungen, Bandzuführungen, Stabzuführungen, Tabletthaltern, Matrix-Tray-Servern, Schüsselzuführungen und kundenspezifischen Zuführungen verwendet werden. Dadurch eignet es sich für Fabriken, die viele Produkttypen auf derselben DIP- oder gemischten Montagelinie produzieren. Komponenten wie Aluminium-Elektrolytkondensatoren, Anschlüsse, Spulen, Relais, Transformatoren, große Automobilteile, PCI-Anschlüsse und DIMM-Anschlüsse können entsprechend den tatsächlichen Projektanforderungen bearbeitet werden. Diese Feeder-Flexibilität trägt dazu bei, den manuellen Einfügungsaufwand zu reduzieren und gibt Kunden mehr Freiheit beim Aufbau eines THT-Automatisierungsprozesses.

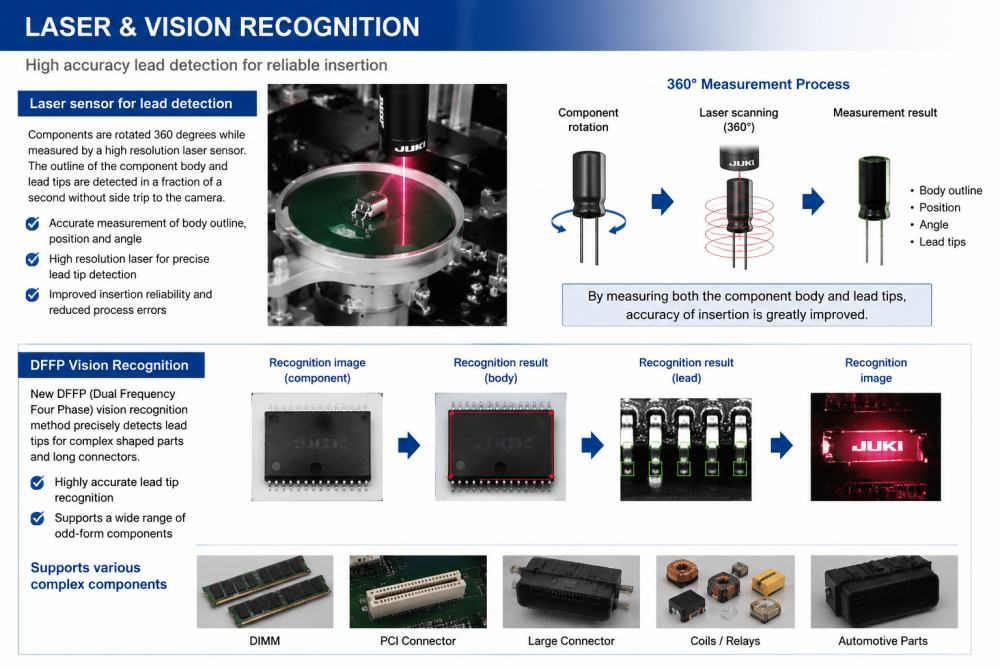

JM-20 verwendet einen Lasersensor, um Komponenten zu messen, während sie sich um 360 Grad drehen. Das System kann den Umriss, die Position, den Winkel und die Führungsspitzen des Bauteils überprüfen, ohne das Teil an eine separate Kameraposition zu senden. Dies spart Zeit und unterstützt ein genaueres Einsetzen. Die Maschine unterstützt außerdem die DFFP-Vision-Erkennung, die Bleispitzen für komplexe Bauteile präzise erkennen kann. Dies ist nützlich für Teile mit besonderen Formen oder langen Anschlüssen, wie DIMM, PCI und große Automobilkomponenten. Durch die Überprüfung sowohl des Bauteilkörpers als auch der Anschlussposition trägt die Maschine dazu bei, Einfügefehler zu reduzieren und die Prozesszuverlässigkeit zu verbessern.

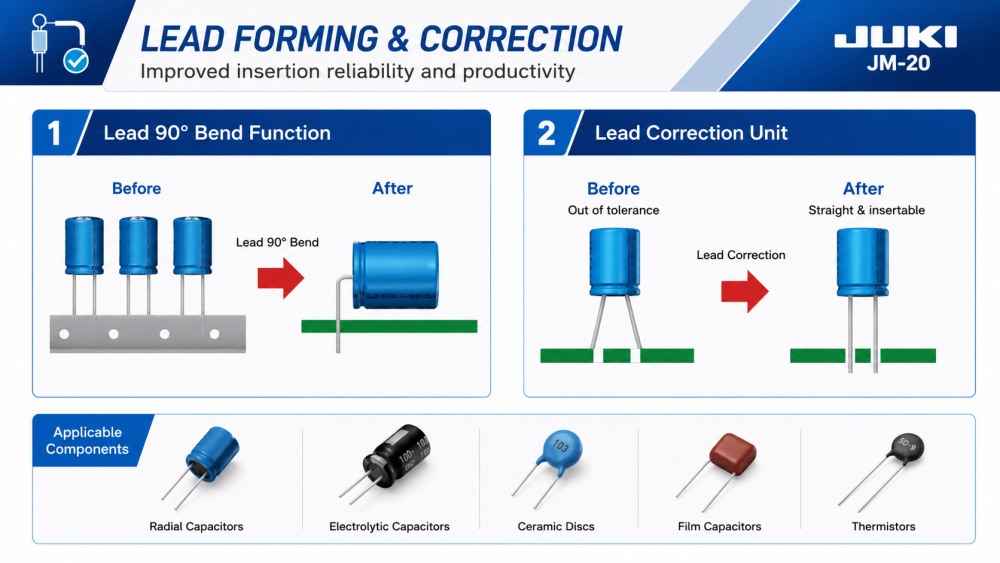

Bei Radialband-Aluminiumkondensatoren kann die Funktion „Leitung 90° biegen“ die Leitung vor dem Einsetzen schneiden und in eine 90-Grad-Form bringen. Dies trägt dazu bei, den manuellen Arbeitsaufwand zu reduzieren und sorgt für eine gleichmäßigere Lead-Formung. JM-20 kann die Elektrodenkorrektureinheit auch verwenden, um Elektroden vor dem Einführen zu korrigieren, die außerhalb der Toleranz liegen. Wenn eine Elektrode verbogen oder nicht richtig ausgerichtet ist, hilft die Korrektureinheit dabei, sie wieder in eine brauchbare Position zu bringen. Dies ist wichtig, um verschwendete Komponenten zu reduzieren und Probleme beim Einsetzen zu vermeiden. Für Produktionsteams tragen diese Funktionen dazu bei, dass das Einfügen ungerader Formen stabiler wird und weniger auf manuelle Anpassungen angewiesen ist.
| Spezifikation
| Modell | JM-100 | JM-50 | JM-20 | |
| Brettgröße | 1 Mal verklumpen | 410*360mm | 410*360mm | 410*360mm |
| 2-maliges Verklumpen | 800*360mm | 800*360mm | 800*360mm | |
| Komponentenhöhe | max. 30mm | max. 50mm | ||
| Komponentengröße | 0603-50MM | |||
| Platzierungsgeschwindigkeit | 16.000 CPH | 9.000 CPH | 1.550 CPH | |
| Kopf | 8 | 4 | 6 | |
| Maschinenabmessungen (B×T×H) | 1500*1500*1450mm | 1454*1505*1450mm | 1500*1657*1600mm | |
| Masse (ungefähr) | 1300 kg | 1300 kg | 1760 kg | |
